Topologías (Mixta)

http://www.escolaarrels.com/doc/eso/223. (Archivo PDF)

CONCEPTO:
Las topologías mixtas son aquellas en las que se aplica una mezcla entre alguna de las otras topologías : bus, estrella o anillo. Principalmente podemos encontrar dos topologías mixtas: Estrella - Bus y Estrella - Anillo.

CARACTERÍSTICAS:

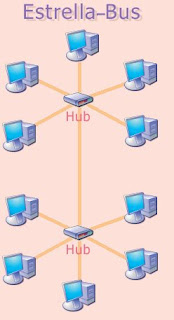

En la topología Estrella - Bus podemos ver una red en bus al que están conectados los hubs de
pequeñas redes en estrella. Por lo tanto, no hay ningún ordenador que se conecte directamente al bus. En esta topología mixta, si un ordenador falla, entonces es detectado por el hub al que está conectado y simplemente lo aísla del resto de la red. Sin embargo, si uno de los hubs falla, entonces los ordenadores que están conectados a él en la red en estrella no podrán comunicarse y, además, el bus se partirá en dos partes que no pueden comunicarse entre ellas. En la topología Estrella - Anillo encontramos que el cableado forma físicamente una estrella, pero el hub al que se conecta hace que la red funcione como un anillo. De esta forma, la red funciona como un anillo, pero con la ventaja de que si uno de los ordenadores falla, el hub se encarga de sacarlo del anillo para que éste siga funcionando.

MEDIOS
http://www.barbanet.3globos.com.ar/MTIC%20AP%20REDES.pdf

CABLES

Los cables más utilizados son el par trenzado, el cable coaxial y la

fibra óptica.

Par trenzado: Se trata de dos hilos de cobre aislados y

trenzados entre sí (para reducir las interferencias electromagnéticas), y

cubiertos por una malla protectora. Se pueden utilizar tanto para

transmisión analógica como digital, y su ancho de banda depende de la

sección de cobre utilizado y de la distancia que tenga que recorrer.

Cable coaxial: Consiste en un núcleo de cobre rodeado por una

capa aislante. A su vez, esta capa está rodeada por una malla metálica

que ayuda a bloquear las interferencias; este conjunto de cables está

envuelto en una capa protectora.

Cable de fibra óptica: Una fibra óptica es un medio de transmisión de la luz que consiste básicamente en

dos cilindros coaxiales de vidrios transparentes y de diámetros muy pequeños. El cilindro interior se denomina núcleo

y el exterior se denomina envoltura. En la superficie de separación entre el núcleo y la envoltura se produce el

fenómeno de reflexión total de la luz, al pasar éste de un medio a otro que tiene un índice de refracción más pequeño.

USOS
-Escuelas
-Empresas comerciales
